उत्पाद
|

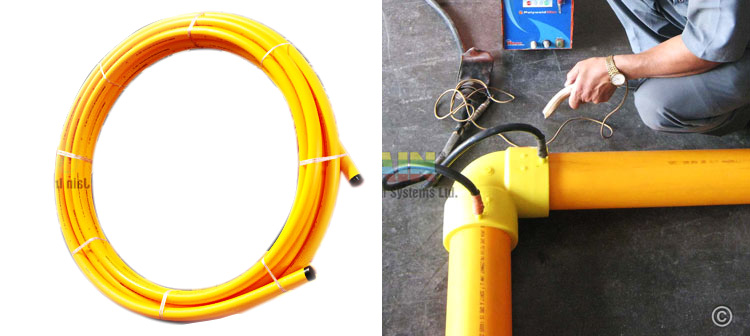

पीई गैस पाइप्स व फिटिंग्स
![](images/gas pipe.jpg)
वर्जिन उच्च स्पेशल ग्रेड रॉ मटेरियल ग्रेड पीई-80 व पीई-100 से निर्मित।
अत्याधुनिक अभिनव मशीनों से निर्मित उच्च क्वालिटी पाईप।
Phase- I व Phase II (फेज-1 और फेज-2) अनुमोदित
न्यूनतम आवश्यक ताकत (MRS) 8 MPa व 10 MPa
कार्यशील दाब 7 बार तक के लिये उपयुक्त
विस्तृत रेंज 20 मि.मि. से 355 मि.मि. ओ.डी. तक
50, 100, 150 मीटर कॉइल 110 मिमि व्यास तक।
6 मीटर लम्बाई 110 मिमि और उपर की साइजो में।
स्पेसिफिकेशन आइएस-14885 व आइएसओ-4437-एसडीआर 17.6, 17.6, 11 और 9 के अनुरूप
रसायनिक प्रतिक्रिया प्रतिरोधक
वजन में हल्के व लचीले
संभालने और इन्स्टालेशन में आसानी, खर्च में कमी।
क्षतिग्रस्त होने पर दुरूस्ती में आसानी
बाहरी आवरण पर पेन्ट करने की कोई आवश्यकता नहीं।
न्यूनतम रख रखाव खर्च
रेपिड क्रेक प्रोपेगेशन (RCP) के प्रति सर्वश्रेष्ठ सहनशीलता
क्रेक उत्पत्ति के प्रति उच्च प्रतिरोधक
उच्चतर अपघर्षण प्रतिरोधक
इलेक्ट्रोफ्यूजन फिटिंग्स
फ्यूजन प्रोविडा यू.के. से संम्बद्ध
पीई-80 व पीई 100 स्पेशल ग्रेड रॉ मटेरियल से निर्मित फटिंग्स
ब्रिटिश गैस PIC, ऑस्ट्रेलियन गैस अथोरिटिज, DVGW जर्मनी तथा विश्व की कई गैस अथोरिटिज से मान्यता प्राप्त।
विस्तृत रेंज 20 मिमि से 355 मिमि
सर्वत्र अंगीकृत पिन-कॉनफिगरेशन (पिन विन्यास) (EF वेल्डिंग) इलेक्ट्रोफ्यूजन वेल्डिंग मशीन की अनुकूलता के लिये।
प्रत्येक फिटिंग्स पर मॅन्यूअल और बारकोड दोनों विकल्प दिये जाते है।
कार्यशील वोल्टेज - 40 ± 0.5 (V) (अन्य विकल्प मांगपर उपलब्ध)
प्राकृतिक गैस / बाष्पीकृत एलपीजी परिवहन व वितरण
औद्योगिक गैस वितरण
भूमि भराव क्षेत्र और लीचेट गैस निष्कर्षण एवं परिवहन
गैस एवं जल वितरण सिस्टम
जैन पॉलिइथिलिन गैस पाईप्स, गैस वितरण नेटवर्क, घरेलू तथा औंद्योगिक खपत दोनो के लिये उपयुक्त
पीई-100, एसडीआर 7 व 9, मैदानों में गैस परिवहन पाइपलाईन सिस्टम के लिये उपयुक्त।
क्र. |
गुणधर्म |
इकाई |
आवश्यकता |
परीक्षण मानदंड |
परीक्षण विधि |
01 |
वॉलथिकनेस |
मिमि |
पीई 80 व पीई 100 SDR सिरीज |
- |
आइएसओ 3126 |
02 |
हायड्रोस्टेटिक स्ट्रेन्थ (HS) |
घंटे |
विफलता समय > 100 घंटे |
पीई- 80-9.0 MPa 20°C |
आइएसओ 1167 |
विफलता समय > 165 घंटे |
पीई 80-436 |
विफलता समय > 100 घंटे |
पीई-80-4.0 MPa 20°C |
03 |
इलोगेशन एड ब्रेक |
% |
≥ 350 |
- |
आइएसओ 6259/3 |
04 |
डेन्सिटि (घनत्व) |
किग्रा / मिटर3 |
≥ 930 |
23ºC |
आइएसओ 1183 आइएसओ 1872/1 |
05 |
थर्मल स्टेबलिटी (ऑक्सीडेशन इन्डक्शन टाइम) |
मिनट |
≥ 20 |
200ºC |
आइएसओ टीआर 10837 |
06 |
मेल्ट फ्लो रेट |
9/10 मिनट |
0.2 to 1.1 |
190ºC 5 Kg |
आइएसओ 4440/1 |
07 |
टेन्साइन स्ट्रेन्थ |
MPa |
15 मिनट |
23ºC |
आइएस 14885 |
08 |
इलांगेशन एट ब्रेक |
% |
350 मिनट |
23ºC |
आइएस 14885 |
इलेक्ट्रोफ्यूजन फिटिंग्स तकनीकी विवरण
फिटिंग टाईप |
पानी |
गैस |
कपलर |
PN 16 |
6 बार |
एल्बो |
PN 16 |
6 बार |
इक्वल टी |
PN 16/12.5 |
6 बार |
रिड्यूसर |
PN 16 |
6 बार |
टेपिंग टी |
PN 16/12.5 |
6 बार |
ब्रांच सेडल |
PN 16/12.5 |
6 बार |
हायड्रन्ट प्रोडक्टस |
PN 12.5 |
- |
ट्रांजिशन फिटिंग्स |
PN 12.5 |
6 बार |
इलेक्ट्रोफ्यूजन फिटिंग्स साईज 63 मिमि और कम
फिटिंग्स टाईप |
पाइप SDR |
कपलर |
11 |
एल्बो |
11 |
इक्वलटी |
11 |
रिड्यूसर |
11 |
टेपिंग टी |
11 |
ब्रांच सेडल |
11 |
हायड्रन्ट उत्पाद |
11 |
ट्रांजिशन फिटिंग्स |
11 |
इलेक्ट्रोफ्यूजन फिटिंग्स साईज 63 मिमि और अधिक
फिटिंग्स पाईप |
11 से 17.6 |
कपलर |
11 से 17.6 |
एल्बो |
11 से 17.6 |
इक्वलटी |
11 से 17.6 |
रिड्यूसर |
11 से 17.6 |
टेपिंग टी |
11 से 17.6 |
ब्रांच सेडल |
11 से 17.6 |
हायड्रन्ट उत्पाद |
11 से 17.6 |
ट्रांजिशन फिटिंग्स |
11 से 17.6 |
Outer Dia.
mm |
Wall Thickness in mm |
SDR 17.6 |
SDR 13.6 |
SDR 11 |
SDR 9 |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
20.0 |
2.3 |
2.7 |
2.3 |
2.7 |
3.0 |
3.4 |
3.0 |
3.4 |
25.0 |
2.3 |
2.7 |
2.3 |
2.7 |
3.0 |
3.4 |
3.0 |
3.4 |
32.0 |
2.3 |
2.7 |
2.3 |
2.7 |
3.0 |
3.4 |
3.6 |
4.1 |
40.0 |
2.3 |
2.7 |
3.0 |
3.4 |
3.7 |
4.2 |
4.5 |
5.1 |
50.0 |
2.9 |
3.3 |
3.7 |
4.2 |
4.6 |
5.2 |
5.6 |
6.3 |
63.0 |
3.6 |
4.1 |
4.7 |
5.3 |
5.8 |
6.5 |
7.1 |
8.0 |
75.0 |
4.3 |
4.9 |
5.5 |
6.2 |
6.8 |
7.6 |
8.4 |
9.4 |
90.0 |
5.2 |
5.9 |
6.6 |
7.4 |
8.2 |
9.2 |
10.1 |
11.3 |
110.0 |
6.3 |
7.1 |
8.1 |
9.1 |
10.0 |
11.2 |
12.3 |
13.7 |
125.0 |
7.1 |
8.0 |
9.2 |
10.3 |
11.4 |
12.7 |
14.0 |
15.5 |
140.0 |
8.0 |
9.0 |
10.3 |
11.5 |
12.7 |
14.1 |
15.7 |
17.2 |
160.0 |
9.1 |
10.2 |
11.8 |
13.1 |
14.6 |
16.2 |
17.9 |
19.8 |
180.0 |
10.3 |
11.5 |
13.3 |
14.8 |
16.4 |
18.2 |
20.1 |
22.3 |
200.0 |
11.4 |
12.7 |
14.7 |
16.3 |
18.2 |
20.2 |
22.4 |
24.8 |
225.0 |
12.8 |
14.2 |
16.6 |
18.4 |
20.5 |
22.7 |
25.1 |
27.8 |
250.0 |
14.2 |
15.8 |
18.4 |
20.4 |
22.7 |
25.1 |
27.9 |
30.8 |
280.0 |
16.0 |
17.7 |
20.6 |
22.8 |
25.4 |
28.1 |
31.3 |
34.6 |
315.0 |
17.9 |
19.8 |
23.2 |
25.7 |
28.6 |
31.6 |
35.2 |
38.9 |
355.0 |
20.2 |
22.4 |
26.1 |
28.9 |
32.3 |
35.7 |
39.7 |
43.8 |
400.0 |
22.8 |
25.2 |
29.4 |
32.5 |
36.4 |
40.2 |
44.7 |
49.3 |
450.0 |
25.6 |
28.3 |
33.1 |
36.6 |
41.0 |
45.2 |
50.3 |
55.5 |
500.0 |
28.5 |
31.5 |
36.8 |
40.6 |
45.5 |
50.2 |
55.8 |
61.5 |
560.0 |
31.9 |
35.2 |
41.2 |
45.5 |
51.0 |
56.2 |
- |
- |
630.0 |
35.8 |
39.5 |
46.3 |
51.1 |
57.3 |
63.2 |
- |
- |
इलेक्ट्रो फ्यूजन जॉइन्ट का सरल तम प्रकार उपलब्ध
मजबूत बनावट व पूर्णतया (वाटर प्रूफ) जलरोधक
दोहरे आउट पुट वोल्टेज सक्षमता - 39.5 व 24 व्होल्ट कंन्ट्रोलर प्रदाय किये जा सकते है।
सरल क्रमश जॉइन्टिंग प्रक्रिया आपरेटर को प्रेरित करते हुये, सही सही इन्स्टालेशन प्रक्रिया का पालन सुनिश्चित होता है।
विशेष रूप से डिजाइन किया हुआ सॉफ्ट स्टार्ट वैशिष्ट्य जनरेटर पर शॉक लोडिंग कम करती है।
एलसीडी डिस्प्ले
500 से अधिक जाइन्टस रेकार्ड स्टोर कर सकते है।
अन्तर्निहित पूर्ण डाटा पुनः प्राति सिस्टम से पूर्ण जॉइन्ट हिस्ट्री रिकार्डेड और पुनःप्राप्ति।
AM-85 कन्ट्रोल बॉक्स आधुनिकतम इलेक्ट्रोफ्यूजन ऑटोमेटेड वेल्डिंग मशीन हाउस ऑफ फ्यूजन यू.के. से प्राप्त।
यूनिवर्सल लीड ऑटोमॅटिक / मॅन्युअल फिटिंग्स के लिये कलर कोडेड लीड एंड से आपरेशन विधि की पहचान।
बारकोड स्केनर या लाईट पेन विकल्प
कस्टमर ब्रांडिंग के लिये तख्ती का निजीकरण किया जा सकता है।
तुरन्त बिक्री पश्चात सेवा आसानी से उपलब्ध।
बट फ्यूजन जाइटिंग पीई पाइप जोडने की थर्मल फ्यूजन विधि है। इस तकनीक से लम्बे अनवरत जाईन्टस का तेजी से, व किफायत से बगैर सुधारित पाइप एंड या कपलर के, असेम्बल की जा सकती है। फ्यूज्ड जाइन्टस बहुत विश्वसनीय और मजबूत होते है और टोटल लीक प्रूफ सिस्टम देते है। हम भी, अनुभवी और तज्ञ स्टाफ को जाइनटिंग आपरेशन के निरिक्षण के लिये नियुक्त करते है।
फ्यूजन ग्रुप UK द्वारा विकसित नई पीढी की बटफ्यूजन आटोमॅटिक मशीन का उक्ष्पादन GATAR नाम से किया है। यह सुधारित डिजाइन संकल्पना, मशीन को अधिक प्रभावी और मजबूत बनाती है।
विश्वसनीय और आसान (फुल-प्रुफ)
- सभी पाइप जाइटिंग पॅरामीटर्स और वेल्डिंग प्रोफाइलस प्री-प्रोग्राम्ड है।
- आपरेटर ऑनस्क्रीन, स्टेप बाय स्टेप सूचनाओ का परिपालन करते है।
- मशीन, ऑपरेटर को बायपास या अनुचित / असत्य कार्य निष्पादन करने की अनुमति नहीं देती।
सुरक्षित
- सुपरवायजर या इंजिनियर पाइप जाइंटिंग प्रोग्राम का चयन कर लॉक-इन (सुरक्षित) कर सकते है। यह आपरेटर को गलत पॅरामिटर से वेल्डिंग करने से रोकता है।
- सॉफ्टवेअर को प्रोग्राम किया जा सकता है, जिससे मशीन स्टार्ट हो व साईट नाम व लोकेशन की पहचान कर सकें।
वजन मे हलके
- विशेष तौर पर न्यूनतम वजन और आसानी से संभालने के लिये डिजाइन हुआ।
तुरन्त - सेवा
- मशीन, आपरेटर को सचेत करती है, जब उसे निश्चित संख्या में जाइन्टस करने के बाद सर्विस
इलेक्ट्रोफ्यूजन मशीन |
इलेक्ट्रोफ्यूजन फिटिंग्स |
पूर्णत: आटोमेटिक बटफ्यूजन। |
|
|
|
